型號項目	銅鋁排激光去皮一體機 BL-TP-30-5E	銅鋁排激光去皮一體機45-6E
加工線徑	厚度：2-5mm 寬度：5~30mm	厚度：2-8mm； 寬度：8-45mm
軸數	12-14軸	12-14軸
履帶送線	一套	一套
送線軸伺服電機功率	4.5KW	4.5KW
轉線軸伺服電機功率	2.7KW	2.7KW
伺服剪電機功率	1.0KW	1.0KW
卷曲軸伺服電機功	1.5KW	2.0KW*2
手臂軸伺服電機功率	1.5KW	2.0KW*6
手臂軸伺服電機功率	/	5.5KW*2
機器重量	5300kg	6500kg
輸入電源	三相380V（±20V）	三相380V（±20V）
機器尺寸（長X寬X高）	3300*2100*2450mm	3300*2200*2500mm
激光器類型	CO2和光纖
支持扁線截面尺	≤35mm*5mm
一次剝皮長度	≤5-120mm
外包絕緣層材質	縮醛、聚酯、改性聚酯、聚酯亞胺，聚酰亞胺
激光設備功率	約20KW
電源需求	AC220V、50/60HZ
激光器	50W光纖（2個） 350-600W CO2（2個）

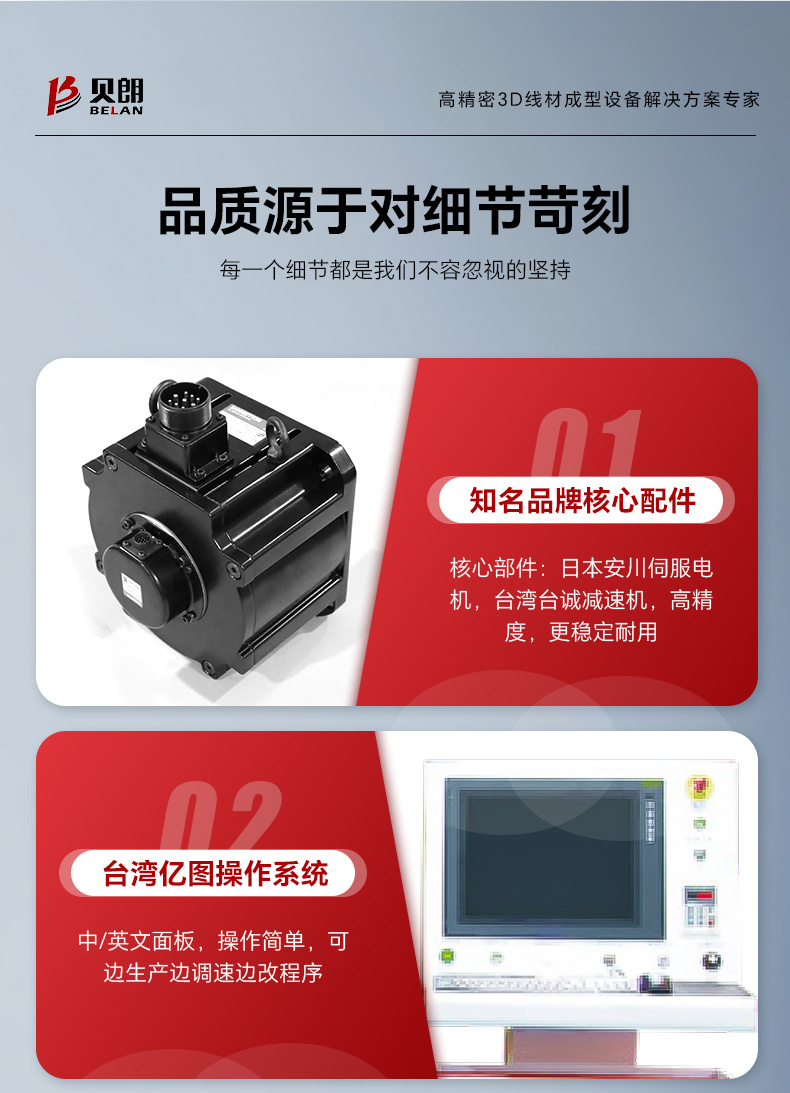

伺服電機	松下伺服電機（4個）
電氣系統	施耐德、歐姆龍等同等品牌
煙塵凈化機	YM-2000（1個）

1、采用電腦控制系統和進口伺服電機。

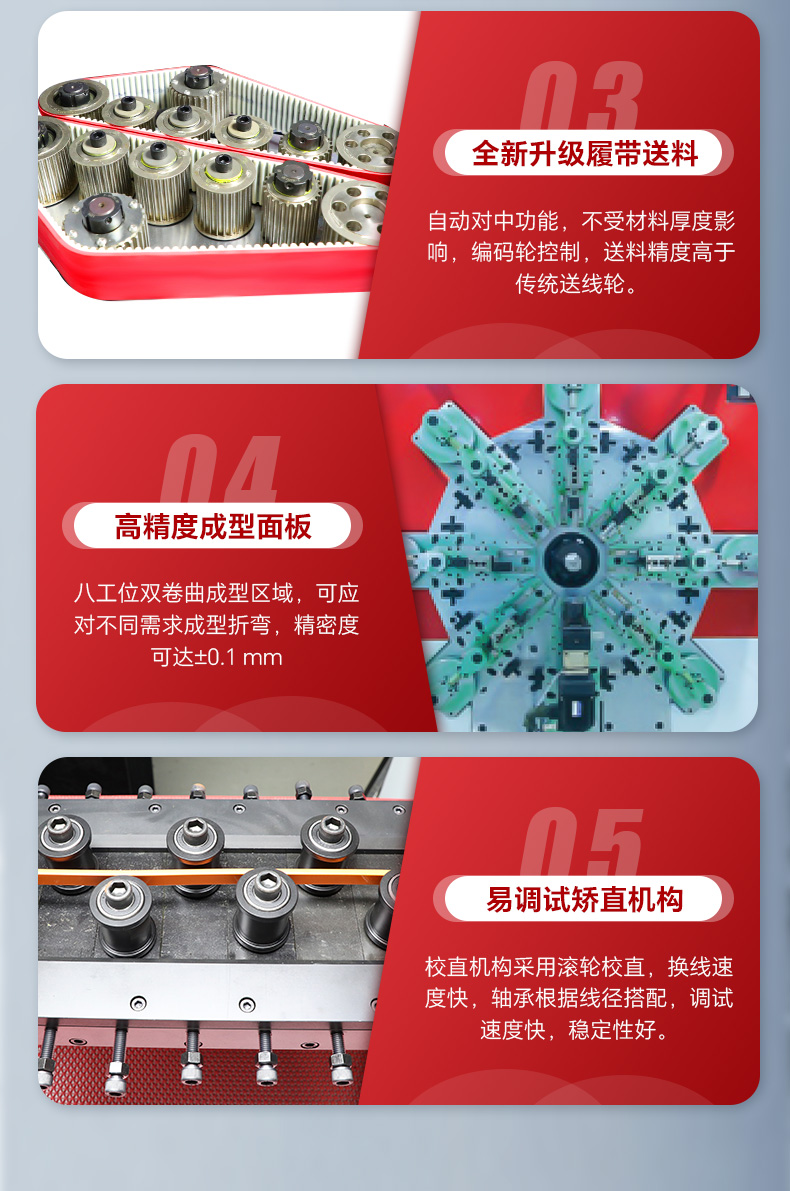

2、設備采用履帶送料，代替?zhèn)鹘y(tǒng)送線輪，不同線徑無需更換送線輪。履帶送料，具備自動對中功能，不受材料厚度

影響直接使用；同時自帶編碼輪控制，送料精度高于傳統送線輪。

3、去皮采用4個激光頭同時運行，快速去除絕緣層，去皮過程可將銅鋁排頭尾同時去掉。

4、激光核心配件采用德國進口。

5、同步帶采用意大利進口，耐磨損，更換方便。

6、電腦為中文、英文（可選任意2種）鍵面，操作簡單，定位準確，所有電機可同步或單獨運行

7、當無線、斷線、繞線時有自動停機報警功能，增加設備的安全性能（設備采用立式線架）

8、可根據產品需求增加沖壓、倒角、切槽、鋸切等等。

9、節省人工周轉，提高生產效率。

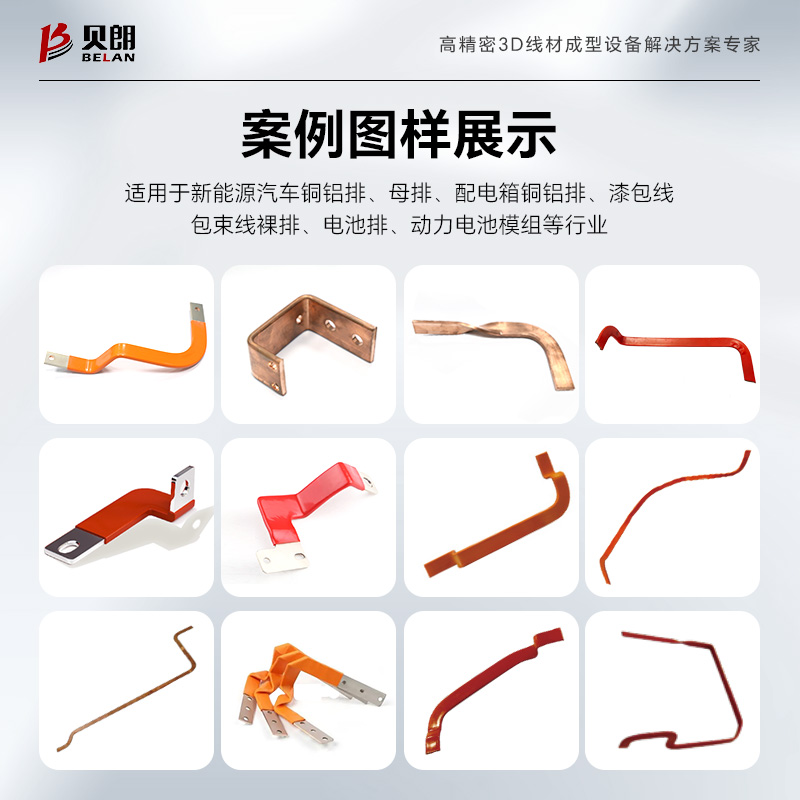

10、該設備專門針對銅、鋁排自動折彎成型的一款設備，適用適用于生產：新能源汽車銅鋁排、母排、配電 箱銅鋁

排、漆包線、包束線、裸排、電池排、動力電池模組等行業。
